Svens Abarth 595 Competizione

Zitat von Yoshi

Es gibt kaum etwas geileres als einen eigenen 3D Drucker wenn man gerne am Auto sich austobt!

Genau so schaut es aus..... man kann sich da in so vielen Bereichen austoben..... was ich schon alles gedruckt habe.... Zahnbürstenwandhalter, Rückfahrkamerahalterung für meinen Volvo, Gasgriffhalter fürs Mopped, Verkleidungshalter und und und... sowas lohnt sich echt

Hz,
hier noch die Bilder zu der neuen Kennzeichenbefestigung. So kann ich nun mein 480er Kennzeichen mittig montieren, ohne dass links die Befestigungspunkte zu sehen sind. Vorher hatte ich ein 460er Kennzeichen in einem modifizierten Schilderträger, aber diese Kombi war dann so nicht mittig in der Kennezichen-Mulde positionierbar.....
Deswegen habe ich mir diese Adapterplatten zusammen mit den anderen Dübeln entworfen und gedruckt

Hier sieht man sehr schön, wie mittig und symmetrisch die Löcher in der Kennzeichenmulde positioniert sind - für mich ein Rätsel wie man auf so etwas kommt.

Mit den Adapterplatten ist es nun möglich das Kennzeichen perfekt zu positionieren. Von Hinten habe ich Messing Gewindehülesen in die Platten eingesetzt.

Die "jetzt" symmetrische Heckansicht

Hallo zusammen,
habe lange nichts mehr geschrieben und umgebaut.... so langsam passiert aber wieder was.... HU/AU ist gerade frisch bestanden und ich habe noch mehr Sachen hier liegen welche verbaut werden wollen

Ich habe nun endlich im Zuge des Zündkerzen- und Luftfilterwechsels meinen Oilcatchtank verbaut und meine originale Kurbegehäuseentlüftung entfernt/modifiziert.

Hier ein Bild dazu:

Die Halterung (an der Batteriehalterung befestigt) gefällt mir noch nicht so ganz (obwohl man sie nicht wirklich sieht im Ganzen), da muss ich nochmal etwas an der Optik machen. Die Gewindestange habe ich mit Schrumpfschlauch überzogen, den Rest werde ich entweder polieren oder einfach schwarz lackieren. P.S.: ich weiß man sollte Alu nicht via Reißnadel anreißen... war nur ein zarter Ritz via Meßschieber

Vom Kurbelgehäuse aus geht es nun via Auslass und Schlauch direkt zum Oilcatchtank und von dort aus zurück an das Rohr welches an der originalen KGE sas, quasi wieder Richtung Turbo Ansaugschlauch, den Schlauch zur Ansaugbrücke habe ich blind gelegt. Für die Verbindung von Schlauch auf Rohr sowie einige Blindstopfen habe ich zum 3D Drucker gegriffen und mir aus TPU Adapter und Stopfen gedruckt - hält super und mit den Temperaturen sollte es auch alles hinkommen.

Folgende Sachen stehen nun noch an:

- Ölwechsel mit Shell Helix Ultra Racing 10W-60 (Danke @Yoshi und Don595 für die Infos)
- Einbau des verstärkten Taktventils vom User sheepies
- Einbau DNA Heckstrebe hinten unten/oben mit Kreuz
- Wiedereinbau der neuen Turbowindel von Forge (kam auf Garantie neu, da Innen eine Beschädigung war)
- Bonalume SUV mit geschlossenem Kopf Umbau auf offenen Auslaß der nicht so laut wie der offene/variable Ventilkopf von Bonalume ist (hier plane ich auch mir auch etwas aus TPU zu drucken mit einem kleinen Filter). Das Bonalume kann man hierzu etwas drehen, sodass der originale Schaluch dann unterhalb der Batterie endet, hier soll dann der neue Auslaßkasten mit Filter sitzen.

Wenn ich mehr Infos oder Bilder wollt einfach hier rein schreiben

Hallo,
wegen Anfragen hier nochmal ein paar Details zum Umbau...

Gesamtansicht ohne Luftfilterkasten.

verschlossene Leitung zur Ansaugbrücke (3d gedruckter TPU Stopfen)

Aluanschluss für die KGE von Crazy Garage Dff engineering (bei Interesse via FB auf englisch oder italienisch kontaktieren) und Verbindung mit Silikonschlauch auf Originalleitung Richtung Turboansaugschlauch (3d gedruckter TPU Adapter)

Neue Oilcatchtank Halterung (3d gedrucktes Eigendesign aus PETG ; hatte leider nur schwarz da, sonst hätte ich die letzten Schichten des Skorpions in rot gedruckt )

Neue Gesamtansicht ohne die Halterung für SUV- und KGE-Rohrführung

Es kam die Frage auf, ob man nicht einfach die Leitung Richtung Turbo durch den Oilcatch leiten könnte um sich den Austausch der Originalen KGE zu sparen... würde mit Sicherheit auch funktionieren. Mein Fokus lag aber generell darauf keine verölten Gase mehr direkt aus dem Kurbelgehäuse in die Ansaugbrücke oder das Ladeluftsystem zu saugen. So lagert sich dort nicht mehr der ganze Mist ab, sondern nur die Reste die es trotzdem durch den Oilcatch schaffen

Zitat von Don595

Ich hab vor ein paar Wochen erst am 500er
die Drosselklappe demontiert um die
Ölkruste zu entfernen. War schon sportlich...
Der Spalt zwischen Gehäuse und Klappe war
eigentlich nicht mehr vorhanden.

Das lässt sich ja durch einen Umbau effektiv
vermeiden.

Wie kann ich mir dass in der Praxis vorstellen?
Alle 2 bis 3 Monate den Behälter demontieren
und das abgefangene Öl ausschütten?

Alles anzeigen

Genau diesen Mist will ich vermeiden Hab den Catch ja noch nicht lange drin. Da muss ich nun auch erst meinen zeitlichen Rahmen herausfinden wie oft ich die Ölreste entsorgen muss.

Zitat von Don595

Kannst du einen Link einstellen, wo du deine
Catch bestellt hast?

Diesen hier hatte ich mir bei Ebay gekauft und noch etwas nachgearbeitet (zerlegt und Kanten entfernt/wegpoliert und halt einmal alles durchgeschaut und zerlegt um es zu reinigen von innen) Ebaylink Catchtank

Zitat von Don595

P.S. Denk mal drüber nach den Hohlstift am
Turbo zu ziehen. Dann kannst du deinen Ansaugschlauch
bis auf Anschlag schieben.
Der lässt sich mit nem Seitenschneider oder einer kleinen
Wasserpumpenzange einfach entfernen.

Danke für den Tip.... werde ich machen wenns mal wieder auseinander ist

Zitat von Don595

Edit:
Du bist ja nun schon ein paar Tage mit deiner Abgasanlage
unterwegs. Wie zufrieden bist du?
Es wurde ja mal geschrieben, dass man mit 70mm Drehmoment
im unteren Drehzahlbereich verschenkt....
Wie ist dein subjektives Empfinden?
Ich kann da bald ja auch was objektives zu berichten.

Alles anzeigen

Mit der 70mm HRE AGA bin ich nach wie vor super zufrieden, zum Drehmomentverlustthema kann ich dieses so nicht bestätigen.... zudem fahre ja nun schon länger leistungsgesteigert herum und kann da glaube ich kein objektives Bild mehr zu abgeben

P.S.: kauf dir einen 3d Drucker... lohnt sich. Wenn du mal etwas gedruckt haben möchtest und eine Idee hast immer her damit..... wenns machbar ist mit meinem Gerät und der vorhandenen Software kann ich es eventuell umsetzen

Viele Grüße und bis dann

Habe den Oilcatch heute zum ersten mal kontrolliert und geleert...... und was soll ich sagen.... ich finde es lohnt sich die Grütze im Behälter aufzufangen und dann einer fachgerechten Entsorgung zukommen zu lassen - im Verbrennungstrakt hat der Schmodder nichts verloren

Hab mal versucht soweit es ging die Links zu meinen Bildern in der Galerie wieder in die Beiträge einzufügen..... hat mich doch irgendwie genervt. Hattet ihr auch Probleme mit den verlinkten Bildern in euren Beiträgen? Dachte mir damals es wäre eine gute Sache die Bilder aus der Galerie zu verlinken... aber nach dem Forenumzug war alles irgendwie "komisch"

Zitat von juiciefreak

uff.... wie lange/wie viele km hast du die jetzt drin? Fährst du Serie oder Stage wtf?

... besser spät als nie... waren wohl ca. 1 tkm denke ich.... bin das Jahr nicht viel gefahren. Wie schon oben geschrieben wird auch einiges an Kondenswasser in der Pampe mit drin sein. Fahre das Gtech EVO 200 Kit

Kleines Update:

Ölwechsel mit Einbau des verstärkten Takt/-Ladedruckregelventils vom User sheepies

Ich habe im Zuge des diesjährigen Ölwechsels (Shell Helix Ultra Racing 10W60) das Ladedruckregelventil von sheepies eingebaut.... was soll ich sagen... ich dachte ich sitze in einem anderen Auto. Der Ladedruck schwingt nicht mehr rum und ist schön konstant. Fährt sich vom Gefühl her wie ein anderes Setup. Kann auch sein, dass mein originales Taktventil hinüber war..... ich bin auf jeden Fall total geflasht.

Don595 : den Hohlstift am Turbo habe ich nun auch endlich gezogen

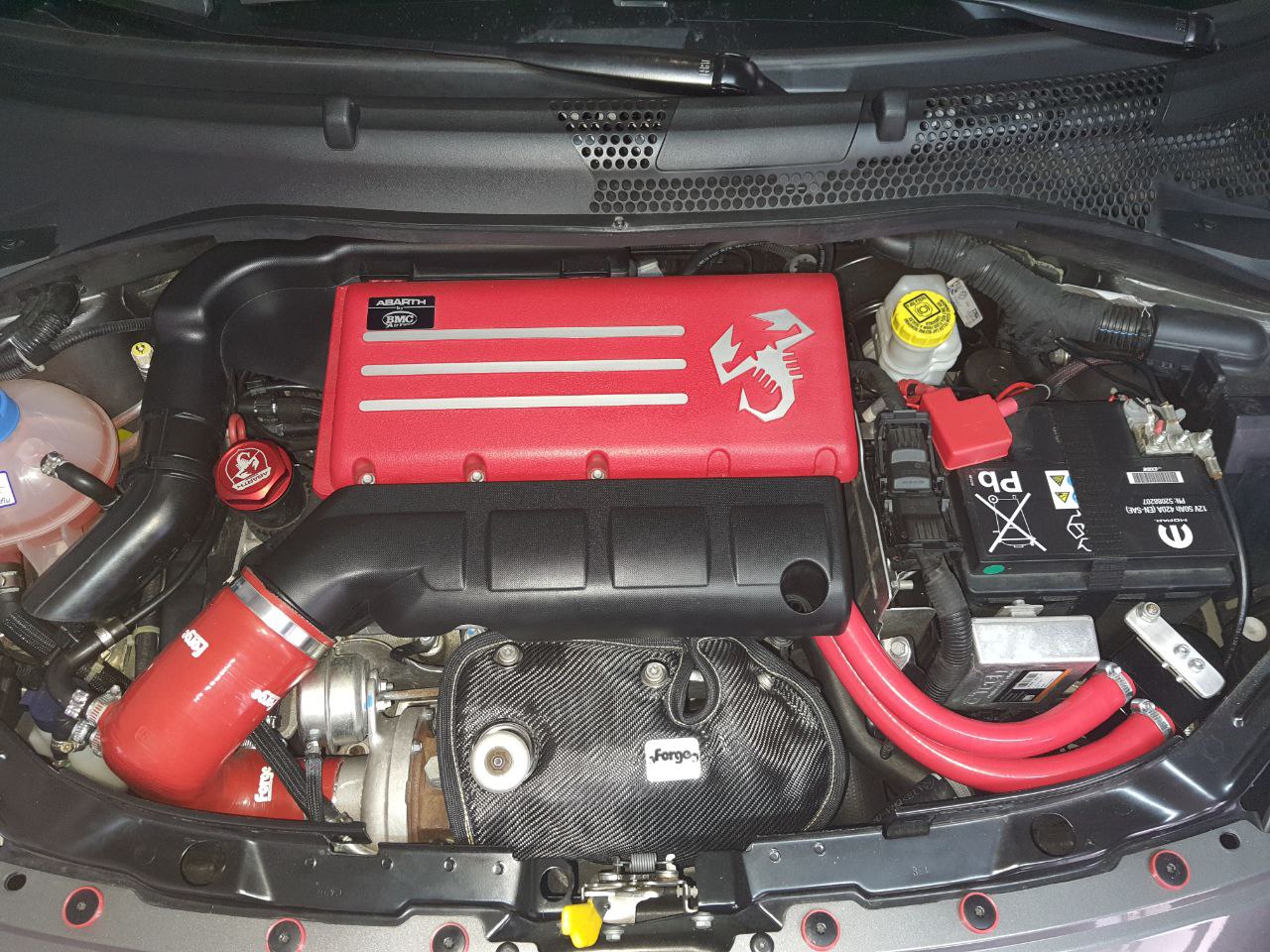

So, der Motorraum ist wieder komplett.... Forge Turbo Blanket ist auch wieder drin

so kann es erstmal bleiben

Zitat von Speedy Gonzales

Wo hast du den Rücklauf vom SUV Versteckt ?

SUV so gedreht, dass die Leitung nach unten neben dem Längsträger entlang läuft.... endet dann in einem kleinen Filter.

DNA Strebe oben/unten mit Kreuz verbaut

nächstes kleines Update... ich habe heute endlich meine DNA Strebe oben/unten inkl. Kreuz verbaut. Lag schon etwas länger im Keller

Bin mal gespannt ob das Heck etwas straffer ist dadurch. Muss mir nur noch was in Sachen Netz und Teppich überlegen. Möchte gerne ein Netz mit Haltestange Richtung Fußraum haben und/oder ein Netz welches am Kreuz montiert ist.
